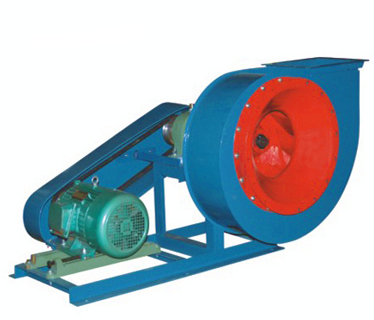

C4-73型排塵離心通風機

產品詳細介紹

用途
C4-73型離心通風機為排送含有塵埃、木質碎屑、細碎纖維和塵土等的空氣混合物，也可作為一般通風用。（如排送硬質顆粒時必須在風機進風口前加除塵裝置）。
風機的結構形式
通風機制成單吸入，機號有No3.6、4.5、5.5共3種機號。
通風機又可制成右轉和左轉兩種形式，從傳動機組端正視，葉輪按順時針方向旋轉稱右旋風機，以“右”表示；按逆時針方向旋轉稱左旋風機，以“左”表示。
風機的出口位置，以機殼的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六種角度。
C4-73型離心通風機主要由葉輪、機殼、進風口、機架傳動部分與電機組成。
葉輪部分由12個后傾的機翼形葉片，曲線型前盤和平板后盤組成。葉片、前盤、后盤均采用16錳板制造。整個葉輪徑過動、靜平衡校正，空氣性能良好，效率高，運轉平穩。
機殼做成整體，葉輪的安裝、拆卸同機殼的一側進行。進風口做成整體，裝于風機的側面。與軸平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。傳動部分由主軸、軸承箱、滾動軸承、皮帶輪而組成。
風機采用三角皮帶傳動，如用記在壓力與流量上有改變的要求時，可根據性能表上的規定自行調整。

• C4-73-11№5.5C性能與選用件對照表

  查看參數

  C4-73-11№5.5C性能與選用件對照表

  轉數  r/min

  序  號

  全壓  系數

  全壓  Pa

  流量  系數

  流量  m3/h

  全壓  效率  %

  軸功  率KW

  理論  功率  KW

  附加  功率  %

  所需  功率  KW

  電動機

  三角帶

  主軸  皮帶  輪

  電動機  皮帶輪

  電動機  滑軌部

  型號

  功率KW

  型號

  根號

  代號

  代號

  代號

  代號

  1120

  1 2 3 4 5 6 7 8

  0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28

  579 569 559 530 510 461 392 343

  0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281

  4220 4760 5240 5720 6250 6750 7660 7700

  84 85 87 88 87 85 82 80

  0.80 0.90 0.95 0.95 1.00 1.00 1.00 0.90

  0.85 0.95 1.00 1.00 1.05 1.05 1.05 0.95

  20

  1.02 1.10 1.20 1.20 1.23 1.23 1.23 1.10

  Y90L-4

  1.5

  A

  2

  90

  45-A2-220

  24-A2-175

  RT0201×01

• C4-73-11№5.5C性能與選用件對照表

  查看參數

  C4-73-11№5.5C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  1400	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	902 883 863 824 789 711 614 539	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	5260 5950 6540 7150 7800 8400 8950 9650	84 85 87 88 87 85 82 80	1.5 1.7 1.8 1.9 2.0 2.0 1.9 1.8	1.7 1.8 1.9 2.0 2.1 2.1 2.0 1.9	20	2.0 2.2 2.3 2.4 2.5 2.5 2.4 2.3	Y100L-2	3	A	2	90	45-A2-220	28-A2-108	RT0201×02
  1250	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	726 706 696 669 637 569 590 431	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	4750 5350 5900 6440 7000 7600 8060 8650	84 85 87 88 87 85 82 80	1.15 1.25 1.30 1.35 1.45 1.40 1.35 1.30	1.20 1.30 1.40 1.45 1.50 1.50 1.45 1.40	20	1.45 1.55 1.65 1.70 1.80 1.80 1.70 1.65	Y90L-2	2.2	A	2	90	45-A2-220	24-A2-190	RT0201×01

• C4-73-11№5.5C性能與選用件對照表

  查看參數

  C4-73-11№5.5C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  1800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1471 1442 1412 1353 1285 1157 1000 873	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	6800 7660 8400 9200 10000 10850 11560 12400	84 85 87 88 87 85 82 80	3.0 3.5 3.5 4.0 4.5 4.0 4.0 4.0	3.5 4.0 4.0 4.5 5.0 4.5 4.5 4.5	20	4.5 4.5 4.5 5.0 5.5 5.0 5.0 5.0	Y132S1-2	5.5	B	2	105	45-B2-220	38-B2-140	RT0201×02
  1600	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1216 1177 1147 1098 1049 941 814 712	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	6060 6850 7520 8240 9000 9700 10300 11100	84 85 87 88 87 85 82 80	2.5 2.5 2.5 3.0 3.0 3.0 3.0 2.5	3.0 3.0 3.0 3.0 3.5 3.5 3.5 3.0	20	3.5 3.5 3.5 3.5 4.0 4.0 4.0 3.5	Y112M-2	4	A	2	90	45-A2-220	28-A2-122

• C4-73-11№5.5C性能與選用件對照表

  查看參數

  C4-73-11№5.5C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  2240	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	2314 2256 2216 2128 2030 1814 1569 1373	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	8400 9500 10410 11400 12500 13400 14300 15350	84 85 87 88 87 85 82 80	6.5 7.2 7.5 7.5 8.5 8.0 7.5 7.5	7.0 7.5 8.0 8.0 9.0 8.5 8.0 8.0	15	8.0 8.5 9.0 9.0 9.5 9.5 9.0 9.0	Y160M1-2	11	B	3	105	45-B3-220	42-B3-170	RT0201×03
  2000	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1922 1785 1746 1667 1589 1432 1236 1089	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	7550 8550 9360 10250 11150 12050 12800 13800	84 85 87 88 87 85 82 80	4.5 5.0 5.3 5.5 5.5 5.5 5.5 5.5	5.0 5.5 5.5 6.0 6.0 6.0 6.0 6.0	15	6.0 6.0 6.5 6.5 6.5 7.0 6.5 6.5	Y132S2-2	7.5	B	2	105	45-B2-155	38-B2-155	RT0201×02

• C4-73-11№5.5C性能與選用件對照表

  查看參數

  C4-73-11№5.5C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  2800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	3668 3589 3511 3354 3197 2833 2491 2177	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	10600 11900 13100 14700 15600 16900 18200 19350	84 85 87 88 87 85 82 80	12.9 14.0 14.0 15.5 16.0 16.0 15.5 15.0	13.5 15.0 15.0 16.5 17.0 17.0 16.5 15.5	15	15.5 17.0 17.0 19.0 19.0 19.0 19.0 18.0	Y180M-2	22	B	5	105	45-B5-220	48-B5-210	RT0201×03
  2500	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	2903 2844 2775 2658 2628 2285 1981 1726	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	9500 10700 11750 12750 14000 15100 16100 17300	84 85 87 88 87 85 82 80	9.0 10.5 10.5 11.1 11.5 11.5 11.1 10.5	9.5 11.1 11.1 11.5 11.1 12.0 11.5 11.1	15	11.0 12.5 12.5 13.5 12.5 14.0 13.5 12.5	Y160M2-2	15	B	4	105	45-B4-220	42-B4-188

• C4-73-11№4.5C性能與選用件對照表

  查看參數

  C4-73-11№4.5C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  1600	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	785 775 765 726 696 628 539 471	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	3300 3750 4100 4500 4900 5300 5700 6050	84 85 87 88 87 85 82 80	0.86 0.95 1.00 1.03 1.09 1.08 1.04 0.99	0.90 1.00 1.05 1.08 1.14 1.14 1.10 1.04	20	1.03 1.20 1.26 1.30 1.37 1.37 1.32 1.25	Y90L-2	1.5	A	2	80	35-A2-180	24-A2-102	RT0201×01
  1400	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	608 598 588 559 530 481 412 363	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	2900 3300 3600 3950 4300 4650 5000 5300	84 85 87 88 87 85 82 80	0.58 0.64 0.68 0.72 0.72 0.72 0.70 0.67	0.6 0.68 0.72 0.76 0.76 0.77 0.73 0.70	20	0.74 0.82 0.87 0.92 0.92 0.92 0.88 0.84	Y90S-2	1.1	A	1	80	35-A1-180	24-A1-178

• C4-73-11№4.5C性能與選用件對照表

  查看參數

  C4-73-11№4.5C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  2000	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1226 1226 1177 1128 1079 981 834 735	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	4150 4700 5150 5650 6150 6650 7100 7600	84 85 87 88 87 85 82 80	1.7 1.9 2.0 2.1 2.2 2.1 2.0 1.9	1.8 2.0 2.1 2.2 2.3 2.2 2.1 2.0	20	2.1 2.4 2.5 2.6 2.7 2.6 2.5 2.4	Y100L-2	3	A	2	80	35-A2-180	28-A2-125	RT0201×02
  1800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	981 961 932 912 883 785 686 588	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	3700 4200 4600 5050 5500 5950 6400 6800	84 85 87 88 87 85 82 80	1.2 1.35 1.42 1.45 1.55 1.53 1.49 1.39	1.27 1.42 1.48 1.53 1.63 1.60 1.57 1.46	20	1.52 1.7 1.77 1.89 1.96 1.92 1.88 1.75	Y90L-2	2.2	A	2	80	35-A2-180	24-A2-115	RT0201×01

• C4-73-11№4.5C性能與選用件對照表

  查看參數

  C4-73-11№4.5C性能與選用件對照表

  轉數  r/min

  序  號

  全壓  系數

  全壓  Pa

  流量  系數

  流量  m3/h

  全壓  效率  %

  軸功  率KW

  理論  功率  KW

  附加  功率  %

  所需  功率  KW

  電動機

  三角帶

  主軸  皮帶  輪

  電動機  皮帶輪

  電動機  滑軌部

  型號

  功率KW

  型號

  根號

  代號

  代號

  代號

  代號

  2240

  1 2 3 4 5 6 7 8

  0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28

  1569 1520 1471 1422 1373 1226 1030 932

  0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281

  4650 5250 5750 6300 6850 7400 7950 8500

  84 85 87 88 87 85 82 80

  2.4 2.6 2.7 2.8 3.0 3.0 2.8 2.7

  2.5 2.7 2.8 3.0 3.2 3.2 2.9 2.8

  20

  3.1 3.3 3.4 3.6 3.8 3.8 3.5 3.4

  Y112M-2

  4

  A

  2

  80

  35-A2-180

  28-A2-140

  RT0201×02

• C4-73-11№4.5C性能與選用件對照表

  查看參數

  C4-73-11№4.5C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  2800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	2452 2354 2305 2206 2108 1912 1667 1422	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	5800 6550 7200 7900 8600 9300 10000 10500	84 85 87 88 87 85 82 80	4.7 5 5.3 5.5 5.8 5.8 5.6 5.2	5 5.3 5.6 5.8 6.1 6.1 5.9 5.5	20	6 6.4 6.7 7 7.3 7.3 7.1 6.6	Y132S2-2	7.5	B	2	90	35-B2-180	38-B2-178	RTB0201×02
  2500	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1961 1912 1863 1765 1716 1520 1324 1128	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	5200 5850 6450 7050 7700 8300 8900 9500	84 85 87 88 87 85 82 80	3.4 3.7 3.8 4.0 4.2 4.1 4.0 3.7	3.6 3.9 4.1 4.2 4.5 4.3 4.2 3.9	20	4.3 4.6 4.8 5.0 5.3 5.2 5.0 4.7	Y132S1-2	5.5	B	2	90	35-B2-180	38-B2-158

• C4-73-11№4.5C性能與選用件對照表

  查看參數

  C4-73-11№4.5C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  3550	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	3923 3825 3727 3530 3383 3040 2648 2256	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	7400 8350 9150 10000 10900 11800 12600 13500	84 85 87 88 87 85 82 80	9.6 10.5 10.9 11.2 11.7 11.7 11.5 10.6	10.1 11 11.5 11.7 12.4 12.4 12.2 11.1	15	11.6 12.7 13.7 13.5 14.2 14.2 14 12.8	Y160M2-2	15	B	4	90	35-B4-180	42-B4-225	RT0201×03
  3150	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	3089 3040 2492 2844 2697 2403 2095 1814	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	6500 7400 8100 8900 9700 10500 11000 11900	84 85 87 88 87 85 82 80	6.7 7.5 7.6 8 8.4 8.3 7.7 7.5	7.0 7.9 8 8.4 8.8 8.7 8.1 7.9	15	8.1 9 9.2 9.7 10 10 9.3 9.1	Y160M1-2	11	B	3	90	35-B3-180	42-B3-195

• C4-73-11№3.6C性能與選用件對照表

  查看參數

  C4-73-11№3.6C性能與選用件對照表

  轉數  r/min

  序  號

  全壓  系數

  全壓  Pa

  流量  系數

  流量  m3/h

  全壓  效率  %

  軸功  率KW

  理論  功率  KW

  附加  功率  %

  所需  功率  KW

  電動機

  三角帶

  主軸  皮帶  輪

  電動機  皮帶輪

  電動機  滑軌部

  型號

  功率KW

  型號

  根號

  代號

  代號

  代號

  代號

  1600

  1 2 3 4 5 6 7 8

  0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28

  490 490 441 441 441 392 343 294

  0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281

  1725 1950 2140 2340 2550 2760 2960 3150

  84 85 87 88 87 85 82 80

  0.28 0.31 0.3 0.32 0.36 0.35 0.34 0.32

  0.3 0.33 0.31 0.35 0.38 0.37 0.36 0.35

  20

  0.35 0.4 0.41 0.41 0.45 0.45 0.44 0.41

  Y802-4

  0.75

  A

  1

  70

  35-A1-245

  19-A1-165

  RT0201×01

• C4-73-11№3.6C性能與選用件對照表

  查看參數

  C4-73-11№3.6C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  2000	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	756 735 735 686 686 588 539 441	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	2140 2420 2680 2910 3170 3420 3670 3900	84 85 87 88 87 85 82 80	0.5 0.5 0.6 0.63 0.7 0.66 0.67 0.6	0.6 0.6 0.6 0.67 0.73 0.7 0.7 0.62	20	0.7 0.73 0.75 0.8 0.88 0.84 0.84 0.75	Y802-2	1.1	A	1	70	35-A1-145	19-1-102	RT0201×01
  1800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	637 637 588 588 539 490 441 392	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	1930 2180 2490 2610 2780 3080 3300 3510	84 85 87 88 87 85 82 80	0.4 0.45 0.45 0.49 0.48 0.5 0.5 0.48	0.43 0.48 0.48 0.51 0.5 0.52 0.52 0.5	20	0.5 0.52 0.52 0.6 0.6 0.62 0.62 0.6	Y801-4	0.75	A	1	70	35-A1-145	19-A1-185

• C4-73-11№3.6C性能與選用件對照表

  查看參數

  C4-73-11№3.6C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  2500	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1226 1177 1196 1128 1079 1030 834 735	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	2640 3200 3320 3630 3960 4270 4580 4870	84 85 87 88 87 85 82 80	1.1 1.2 1.3 1.3 1.4 1.6 1.3 1.2	1.2 1.3 1.4 1.4 1.5 1.7 1.4 1.3	20	1.4 1.6 1.6 1.6 1.7 2 1.6 1.6	Y90L-2	2.2	A	2	70	35-A2-145	24-A2-125	RT0201×01
  2240	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1030 981 932 883 834 785 686 588	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	2380 2700 2960 3240 3530 3810 4080 4350	84 85 87 88 87 85 82 80	0.8 0.85 0.9 0.9 0.94 0.98 0.95 0.9	0.9 0.9 0.95 0.95 0.99 1.03 1.0 0.95	20	1 1 1.1 1.2 1.2 1.2 1.2 1.1	Y90S-2	1.5	A	1	70	35-A1-145	24-A1-115

• C4-73-11№3.6C性能與選用件對照表

  查看參數

  C4-73-11№3.6C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  3150	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1863 1814 1765 1716 1618 1471 1275 1228	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	3150 3550 3900 4270 4650 5300 5400 5750	84 85 87 88 87 85 82 80	1.9 2 2 2.4 2.4 2.5 2.3 2.2	2 2.2 2.3 2.5 2.5 2.7 2.5 2.4	20	2.5 2.6 2.8 3.0 3.0 3.2 3 2.8	Y112M-2	4	A	2	70	35-A2-145	28-A2-164	RT0201×02
  2800	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	1569 1520 1471 1422 1324 1226 1030 932	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	2990 3380 3710 4050 4420 4770 5120 5450	84 85 87 88 87 85 82 80	1.5 1.7 1.7 1.8 1.9 1.9 1.8 1.8	1.6 1.8 1.8 1.9 2 2 1.9 1.9	20	2 2.1 2.1 2.3 2.4 2.4 2.2 2.2	Y100L-2	3	A	2	70	35-A2-145	28-A2-140

• C4-73-11№3.6C性能與選用件對照表

  查看參數

  C4-73-11№3.6C性能與選用件對照表

  轉數  r/min	序  號	全壓  系數	全壓  Pa	流量  系數	流量  m3/h	全壓  效率  %	軸功  率KW	理論  功率  KW	附加  功率  %	所需  功率  KW	電動機		三角帶			主軸  皮帶  輪	電動機  皮帶輪	電動機  滑軌部
  											型號	功率KW	型號	根號	代號	代號	代號	代號
  4000	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	3138 3040 2991 2844 2795 2452 2108 1863	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	4250 4820 5275 5870 6300 6800 7300 7760	84 85 87 88 87 85 82 80	4.4 4.8 5 5.3 5.7 5.5 5.2 5	4.6 5 5.3 5.5 6.0 5.9 5.4 5.3	15	5.3 5.7 6.0 6.4 6.8 6.8 6.3 6.0	Y132S2-2	7.5	A	4	70	35-A4-205	38-A4-205	RT0201×02
  3550	1 2 3 4 5 6 7 8	0.47 0.46 0.45 0.43 0.41 0.37 0.32 0.28	2452 2403 2354 2256 2157 1961 1716 1471	0.154 0.174 0.191 0.209 0.228 0.246 0.264 0.281	3780 4270 4700 5150 5610 6050 6500 6910	84 85 87 88 87 85 82 80	30 3.4 3.5 3.7 4 3.9 3.8 3.6	3.2 3.7 3.7 3.9 4.2 4.1 4 3.7	15	3.7 4.2 4.2 4.5 4.8 4.7 4.5 4.2	Y132S2-2	5.5	A	3	70	35-A3-145	38-A3-180
