產品詳細介紹
用途

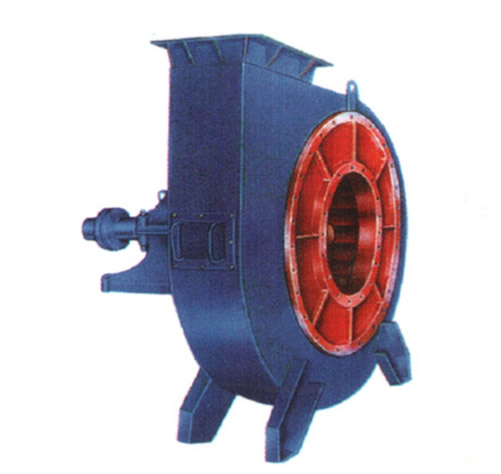

M6-3l、M7-16型煤粉離心通風機是根據鍋爐煤粉輸送實際情況而開發的最新產品，具有節能、高效、低噪、氣流穩定性好、性能曲線平坦、高效區寬廣、結構緊湊、維修方便等優點，一般最高溫度不得超過80℃。如性能合適亦可作為其它方面的應用。
該風機是取代M9-26、M7-29 和M9-27 三種老式風機的新產品，并增加了小流量和大流量的高壓區性能。
結構特點
一、高效工況范圍寬廣
該風機由M6-31№12-20D 和M7-16№14-20D，兩種系列產品組成，其中每個系列產品又規化成每隔
50mm 為一個機號，共有30 個規格，因而容易選到高效工況運行。
二、流動穩定性好
該風機為后向板式葉片，流動穩定性好，電機不易過載。
三、耐磨性能好
該風機流動穩定性好，減小了氣流及介質對葉片的沖擊。
四、新式軸承箱
該軸承箱為稀油油池潤滑，采用搭接式甩油環，半開式鋁質油封并設有通氣罩，降低了軸承箱里的微正壓，保證不漏油。
五、附件配套齊全
該風機配帶進出口管道側法蘭，聯軸器護罩及風機、電動機用地腳螺栓。
六、有關參數提供齊全
風機轉子、整機重量、靜動載荷、轉子轉動慣量及外形尺寸等。持有樣本即可施工。
七、風機制造及檢修所用胎具少。
八、采用最新耐磨科研成果，提高了風機使用壽命。
l、專為風機研制的耐磨電焊條，通過磨損機的磨損試驗，比16Mn 材料提高3～5 倍。
2、該焊條操作時非常方便，母材不用加熱，用一般電焊機焊接即可成形。
3、由于每個系統流程不同，磨損部位亦不同，因而風機出廠前一般的部位堆焊(如用戶提出準確的磨損部位、風機在出廠前亦可安排)，待現場運行一段時間后檢修時，再由用戶按實際磨損部位進行堆焊，以延長風機壽命。
(九)強耐磨處理
當工況介質對風機磨損特別嚴重時，可專題協商采用噴涂、化學處理或用碳化硅、灰綠巖等材料進行特殊處理。
(十)制造簡單、維修方便
由于直葉片、平前盤或錐形圓盤及錐形進風口，直進風口，因而制造和維修非常方便。亦可提供修理材料。
M6-29型煤粉離心通風機性能參數表
|
機號 NO |
轉速 r/min |
流量 m3/h |
全壓 Pa |
電動機 | |
|
型號 |
功率KW | ||||
|
11.2 |
1450 |
11719 |
4535 |
Y200L-4 |
30 |
|
Y225S-4 |
37 | ||||
|
12.5 |
1450 |
16292 |
5649 |
Y225M-4 |
45 |
|
Y250M-4 |
55 | ||||
|
Y280S-4 |
75 | ||||
|
14 |
1450 |
22889 |
7086 |
Y280M-4 |
90 |
|
Y315S-4 |
110 | ||||
|
15 |
1450 |
28153 |
8134 |
Y315S-4 |
110 |
|
135 | |||||
|
155 | |||||
|
16 |
1450 |
34167 |
9255 |
|
155 |
|
180 | |||||
|
225 | |||||
|
17 |
1450 |
40982 |
10448 |
Y355-4 |
220 |
|
250 | |||||
|
280 | |||||
|
18 |
1450 |
48648 |
11713 |
Y355-4 |
280 |
|
315 | |||||
|
Y400-4（6KV） |
355 | ||||
|
400 | |||||
|
19 |
1450 |
57215 |
13051 |
Y400-4（6KV） |
400 |
|
450 | |||||
|
500 | |||||
|
20 |
1450 |
66733 |
14461 |
Y400-4 |
450 |
|
500 | |||||
|
560 | |||||
|
630 | |||||
|
21 |
1450 |
77252 |
15967 |
Y450-4 |
630 |
|
（6KV） |
710 | ||||
|
900 | |||||
